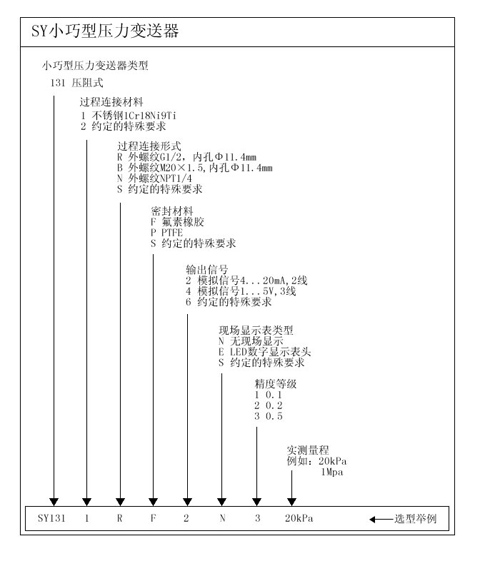

SY131小巧型压力变送器
    SY131型变送器内置陶瓷压阻式传感器。它们结构简单,体积小巧,易安装。可选配LED显示表头。适用于与接触部分材质兼容的气体和液体介质。可以测量表压、绝压和负压。
技术参数  测量范围:-100KPa~60MPa
          允许温度:
介质温度:-30~85℃
          环境温度:-30~80℃
          储存温度:-30~85℃
          温度影响:TK<±0.02%FS/k
          精度等级:0.2、0.5级
          工作电压:18~36VDC
          输出信号:4~20mA(二线制)
                         1~5V(三线制)
          负载电阻:<=750Ω
          测量传感器 陶瓷压阻式传感器RD181

    工作原理    抗腐蚀的陶瓷压力传感器没有液体的传递,压力直接作用在陶瓷膜片的前面,使膜片产生微小的形变,厚膜电阻印刷在陶瓷膜片的背面,连接成一个惠期通电桥(闭桥),由于压敏电阻的压阻效应,使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号,标准的信号根据力量程的不同标定为2.0/3.0/3.3mV/V,可以和应变式传感器相兼容。通过及光标定,传感器具有很高的温度稳定性和时间稳定性,传感器自带温度补偿0~70℃,并可以和绝大多数介质直接接触

电气连接     SY131小巧型变送器的电气连接方式和输出信号为:
                (采用赫斯曼大接头或直接引出线)

二线制:1电源正  2电源负
             3外壳    4
三线制:1电源正
             2电源负(与信号负共用)
             3信号+
             4
