仪表接线端子

如图所示，各类不同输入信号对应接线端子如下：
继电器J4输出信号：13（常开触点），14（中心触点），
继电器J3输出信号：15（常开触点），16（中心触点），
继电器J2输出信号：17（常开触点），18（中心触点），
继电器J1输出信号：19（常开触点），20（中心触点），EXT21（常闭触点）
交流电源接线端子：22（地），23（电源中），24（电源相）

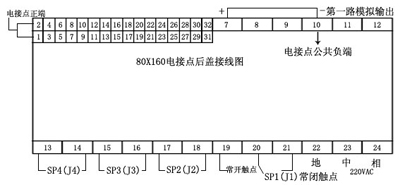

各路的电接点的输入信号输入到后盖的接线端子，已附后盖接线图
EXT10为各电接点公共接地端
主要技术指标
测量范围，可任意设置0-100.0
输入电阻：≤200K
输出信号：0-10mA负载阻抗≤1000Ω
4-20mA负载阻抗≤500Ω
报警接点：AC220V 3A无感负载
电源：AC200V 50HZ ±10%
消耗功率：小于5W
外形尺寸：80×160 竖式
仪表重量：0.5Kg
